图示各种类型的管路过滤器

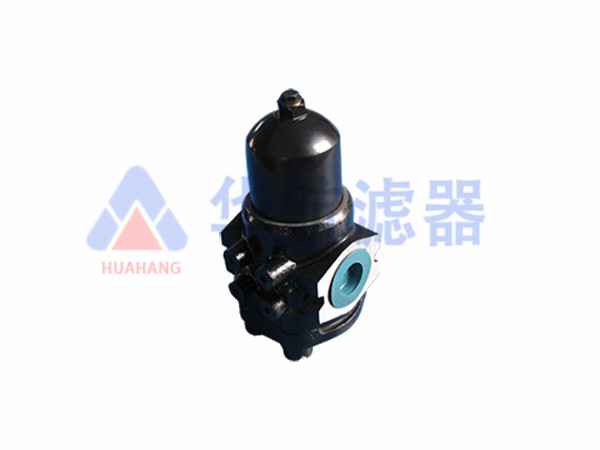

HDF系列高压板式过滤器

本过滤器垂直安装于高压管路中,由上盖和旋入式外壳组成。规格660以下的筒体为整体式结构,规格990以上的筒体为分体结构。该过滤器上盖为球墨铸铁,筒体为碳钢。根据需要选配滤芯材质和发讯器。

DF-H110-5-1

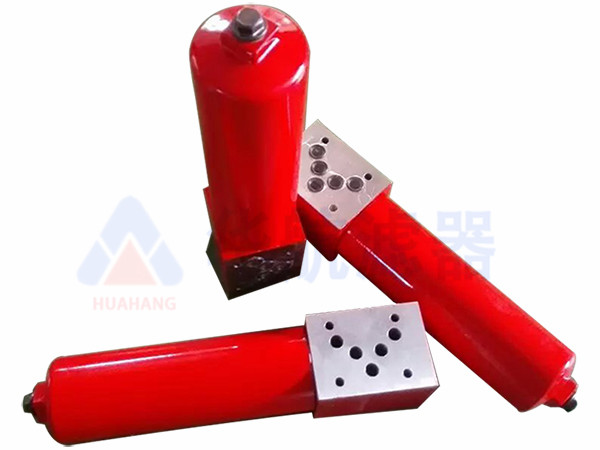

HDFB系列高压板式过滤器

该高压板式过滤器可直接安装在阀块上,用于进一步消除或阻挡由于外界侵入或元件工作时磨损,所产生的杂质。特别适用自动控制系统和伺服系统。它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死,从而可减少故障,延长元件使用寿命。

该过滤器设有压差发讯器,当滤芯被污染堵塞到进出油口压差为0.5MPa时,即可发出开关信号,此时应清洗或更换滤芯。

该过滤器与传统过滤器相比具有安装结构紧凑,体积小的特点,且滤芯采用进口玻璃纤维滤材,具有过滤精度高,通油能力强,原始压力小,纳污量大等优点。过滤精度以绝对过滤精度标定,其过滤比β3、510 20≥200.过滤效率η≥99.5%,符合ISO标准。

HDFB-H30X10C

HPLF系列压力管路过滤器

该系列过滤器,可安装在不同压力等级的压力管路上,用以进一步清除或阻挡由于外界带入元件工作的磨损,以及介质本身化学作用所产生的杂质。特别适用于自动控制系统和伺服系统。它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死,从而减少故障,延长元件使用寿命。

       该过滤器滤芯采用进口玻璃纤维滤材,具有过滤精度过高,通油能力强,原始压力损失小,纳污量大等优点。过滤精度以绝对精度标,其过滤比β351025200,过滤效率n99.5%,符合ISO标准。

 该过滤器结构有以下特点:

1. 与同等流量过滤器相比,结构紧凑,体积小;

2. 使用压力范围宽;

3. 换滤芯方便;

4. 该过滤器设有旁通阀和压差发讯装置,双重保护功能。

PLF-H160X10P-3
